アルミ押出・ヒートシンクのトング比について
category :  アルミ押出材

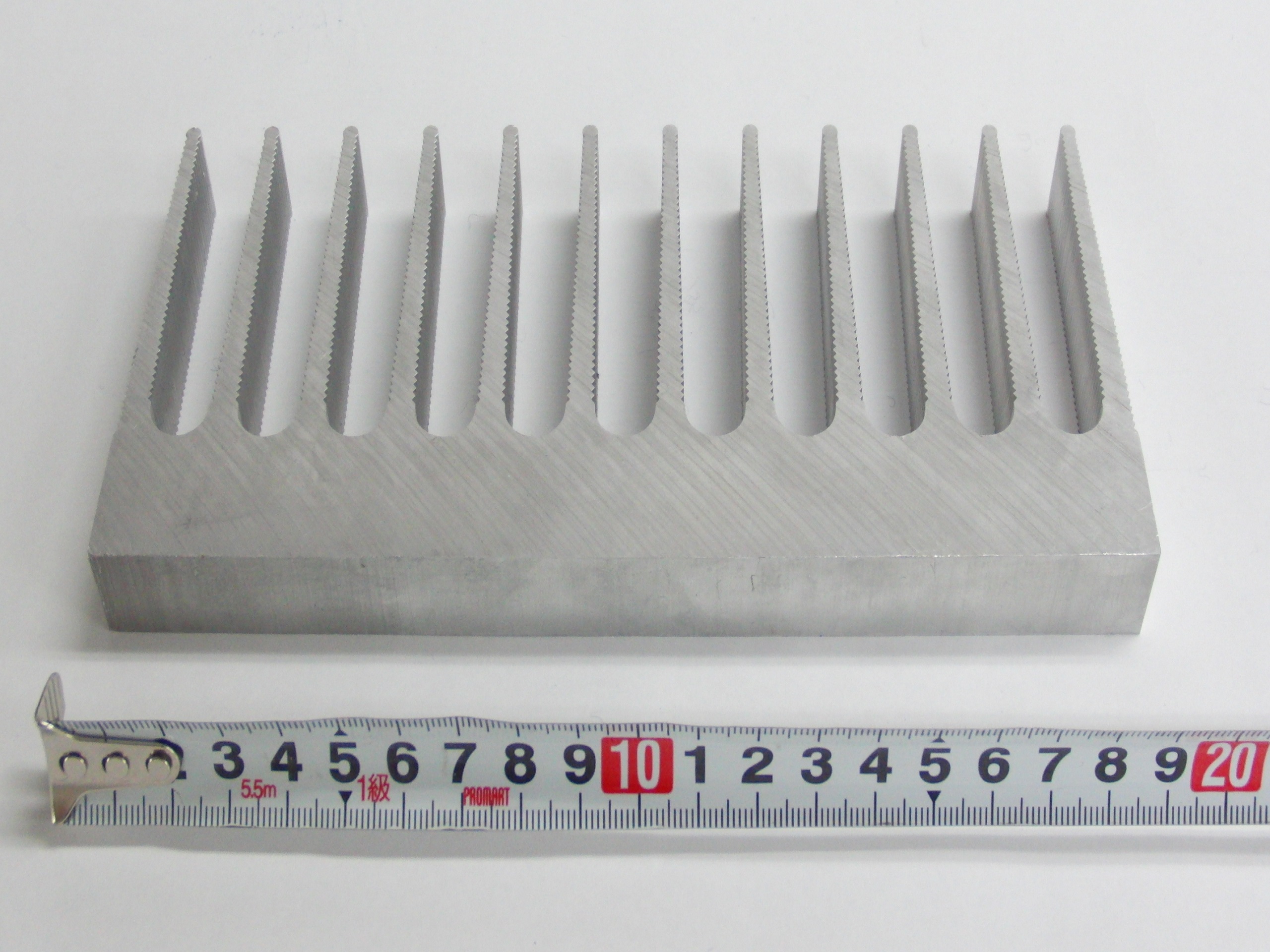

アルミ押出(材質:A6063)のヒートシンクには、

製造できないものがあります。



たとえば、フィンの背が高い、フィンの間隔が狭い、

肉厚が薄いなどがあります

一般的にトング比8を超えると製造が難しくなります。



図参照

無題





アルミ押出時には、金型に向けてアルミの材料

(ビレット)を後ろから高圧プレスで押しあてていきます。



押出時の圧力はプレス機によって異なりますが1,500トン

~2,000トンの、圧力が押出用金型にかかります。

(国内最大のプレス機は、9,500トン)



薄肉のヒートシンクを製作する場合には、

注射針とホースの中を流れる水をイメージして

頂けるとわかりやすいと思いますが、

当然、口径の大きいほうが流れやすくなります。



そのため、薄肉、フィン間隔が狭い物だと、

金型が圧力に耐え切れず金型が壊れてしまい、

製造が不可となります。

 しかし、トング比が8を超える物でも、

押出時のスピードを変更し、通常より低速で押出する

若しくは、材料の流れやすい金型を製作するなど

工夫する事により、製作を可能と出来ます。

様々なノウハウが有りまので、

難しい形状の物でも、お気軽にご相談下さい。
